摘要：隨著電信公司企業級智能化辦公系統的不斷迭代優化及財務輔助系統與各個業務系統之間的壁壘不斷打破、融合，能耗監測管理系統在企業生產運行管理中，為實現企業能耗數據歸集，“節能減排、降本增效”提供了系統支撐及可行性保障；同時，校正了前置環節中合同簽訂流程的業務規范性，提高了全省統一標準，降低了后期管理難度。通過引入合同能源管理，能為綠色通信提供切實可行的技術支持。本文從能耗監測管理系統實例出發，以系統在新建CX園區的日常運行、應用為例，展現目前系統的智能化開發程度及后續可提升空間，分析了能耗監測管理系統在企業運行及為城市建筑群提供科學管理的可行性。

關鍵詞:通信園區；能耗監測管理系統；能耗管理；應用

0引言

近年來，隨著高速發展的城市建設以及城市擴張，建筑能耗問題已成為一個無法回避的重要研究課題。準確掌握建筑群能耗信息，共享數據資源，有利于企業更科學地落實建筑群節能減排目標，分析、預測后期費用走勢，制定及調整統一可執行的企業能耗管理辦法，為企業管理提供更行之有效的管理模式和優化措施。作為國有大型企業的電信公司，以營造綠色通信為己任，在踐行社會責任的同時，發揮自身專業特長，通過安裝大量能耗監測計量設備，在全省建立起能耗監測管理系統平臺。具體可再細分為省級能耗管理平臺和動力環境監控平臺，主要實現能耗的有效采集、實時監測和預警報告的功能。為完成“節能減排”的工作目標，提供精準化管理及電子支撐技術，開拓了企業園區能耗監測和節能的新領域。本文通過實例展示，進一步介紹了能耗監測管理系統對企業綠色發展的正面影響。

1能耗監測管理系統概述

能源監測管理系統涵蓋了全省能耗監測管理和動力環境監控維護管理兩大功能，主要基于各本地網現

有固網和C網動力環境監控維護系統，通過接口獲取其能耗數據。同時，通過動力環境監控維護系統接口及其他傳輸方式，對獲取的原始能耗計量數據進行多維度實時監控和綜合分析評估。

2能耗監測系統的功能及數據采集

2.1能耗監測系統的功能設計

能源監測系統為“一級結構”設計，直接收集機樓、接入點、辦公樓、營業廳等能耗原始計量數據，

通過多維度的梳理統計，生成各類管理口徑的統計報表、評估報告。動環管理系統為基于本地網動環系統的“多級結構”頂層，結合資環管理系統信息，提供評估、開合、預警分析等功能。目前，統計維度由上而下設置為：市-區縣-站點-建筑-機房；

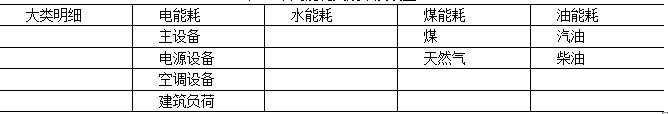

表1 常用能耗類別維度設置

通過多維度數據排列分析后，能耗監測系統可提供：（1）各維度數據查詢；（2）能耗報警；（3）

智能電表管理；（4）資源管理，含設備預警功能；（5）用電管理；（6）節能管理，含節能項目管理；（7）能耗臺賬；（8）能效指標。動力環境監控與管理系統可提供：（1）實時數據及報警；（2）歷史數據及報警；（3）歷史數據采集及儲存；（4）遠程網絡監控功能；（5）接口配置及短信功能。

2.2能耗監測系統的數據采集模型（圖1）

圖1 能耗監測系統的數據采集模型

3實例分析

3.1數據收集與統計

XC園是ZJ電信公司2020年底新建成投入使用的產業園區，目前一期完工建筑面積120萬平方米，已有5幢建成使用樓宇，1幢會議中心。園區能耗管理依托能耗監測管理系統，取數同時可完成一鍵傳送MSS財輔系統報賬。根據能耗監測管理系統收集的2021年前三季度能耗統計數據，按提取類別維度，展示如下（油類主要由個別部門使用車輛產生，未納入本次統計）：

表2 CX園日常大類分項能耗監測月度報表（元）

3.2按類別能耗統計分析

電力是公司的主要能耗。在生產用電方面，通信基站、通信機房等耗電占整體用電量的67%，樓宇占

12%。本例中CX園已完成第一期樓宇、基礎設施交付，因園區基站樓建設規劃在第二期，目前園區的電

力消耗主要集中在辦公空調及照明，占使用總量的79%。園區電力在一季度的使用量主要與冬季低溫空調使用與新入駐部門零星裝修成正相關；二季度電力隨春夏季節轉換，以及嚴格落實公司制定的辦公樓空

調清洗及啟用制度，能耗從5月進入日均高溫超28攝氏度起呈上升趨勢，通過控溫及辦公室集中辦公，二季度電力能耗使用整體較為平穩；三季度因進入夏季高溫，辦公樓空調進入高頻使用，能耗與氣溫及園區入駐人員成正相關。預計四季度電力能耗在11月辦公空調啟用后，達夏季高峰耗用的65%。

水資源能耗在園區中的使用主要集中在園區員工耗用，食堂耗用、園區綠化耗用。結合實地分析，一季度用水量較低，主要為冬春季節，園區用水為入駐人員個人、食堂，以及大樓啟用前的外立面清潔耗

用，因當季平均氣溫較低，綠化用水頻率低，總使用量不高；2-3季度水資源能耗與平均氣溫爬升呈正相關提升，主要原因?yàn)閳@區內新建綠化項目多，隨入夏，需多于平均用水量澆灌室內室外綠植，園區人工

池塘養護也需物業后勤人員在易干旱時期手動補灌；小部分輔因?yàn)?月起新部門人員的入駐，增加了個人耗用。整體水資源耗用在9月入秋后，隨氣溫下降，用量進入拐點向下。預計四季度水資源耗用與二季度基本持平。

天然氣能耗整體消耗比較平穩。因其使用集中在食堂區域，功能性定時定點提供工作日三餐及加班

餐，節假日僅提供園區內執勤物業人員及加班員工餐飲，三季度能耗與園區入駐人數呈正相關，隨園區人

員的波動，燃?xì)赓M(fèi)趨勢由前期的增長到后期逐漸平穩。因四季度無新部門入駐計劃，預計該季度能耗費

與上一季度基本持平。

4基于能耗監測管理系統的管理分析

上述示例顯示了XC園能源監測管理平臺在實時監控中歸集的能耗數據，能多維度展現能耗分布及發

掘內在關聯。通過定量分析，支持企業做管理分析與決策提升，根據現有可控因素，科學預測后期能源消

耗，為企業生產發展提供實用指南。

4.1構建能耗監測管理系統的環境因素

全社會營造節能低碳氛圍濃重，經濟社會發展正向著全面綠色轉型。為實現碳中和目標，貫徹新發展

理念，響應每年的全國節能宣傳及低碳日活動主題，除了企業自身開展節能降碳宣傳教育活動，倡導綠色低碳生產生活方式，在實際行動中也要注入系統智能化，讓節能貫穿于企業發展。能耗監測管理系統就是

在這種背景下應運而生，各專業線能耗由各自對口業務部門牽頭跟蹤，依據梳理分析的數據，調整制定新

政策，研究節能新方式、方法。

4.2支撐能耗監測管理系統的技術可行性

能耗監測管理系統因其特定的技術支持系統，配備了專業技術人員，不間斷進行系統推進建設及全省系統運維支撐，通過不斷完善能耗系統的監測指標和監測數據的智能化分析水平，為業務相關部門進行節能管理和決策提供可靠依據；迭代系統功能上線前，必完成財務線加業務線的聯合系統測試，消除系統上線后可能遇到的問題，保證系統的穩定性和安全性。

4.3引入合同能源管理機制

經能耗分析測評，高耗能如大型機房等，戰略性引入節能服務公司，通過合同形式約定節能目標，以

節能效益支付服務方提供方。在能耗監測管理系統的監控下，已簽訂合同皆正常履約，并降低能耗使用

10%以上。引入第三方的優點之一：企業內部系統實時監控能耗數據，保證*終結果數據真實有效；在存

在重大偏差的情況下，業務部門可與簽約的第三方回溯查找問題，很大提高節能管理效率.降低了作業成

本。優點之二：第三方公司豐富的管理經驗及為電信公司定制的節能技術路徑，在運行過程中不斷優化調

整，拓寬了適用場景，為電信自主管理的能耗提供新思路、新方法。

4.4節能減排措施推廣

依托集團大數據平臺、能耗監測管理系統，將四大類別能耗，繼續劃小管理，提升能耗管控能力。

堅持公司的綠色低碳辦公政策，在進行樓宇智能化改造，節能電器替換的同時，嚴控空調開關時間、上下限室溫規定，配合樓道長的檢查，把有效降低運營能耗落實到物與人。結合能耗監測管理系統監控?cái)?shù)據和基站、機房部署，加快 2G、3G 設備退網減頻工作，為5G規?；?，設備安裝使用提供空間場地。

5 Acrel-EIOT能源物聯網云平臺

（1）概述

Acrel-EIoT能源物聯網開放平臺是一套基于物聯網數據中臺，建立統一的上下行數據標準，為互聯網用戶提供能源物聯網數據服務的平臺。用戶僅需購買安科瑞物聯網傳感器，選配網關，自行安裝后掃碼即可使用手機和電腦得到所需的行業數據服務。

該平臺提供數據駕駛艙、電氣安全監測、電能質量分析、用電管理、預付費管理、充電樁管理、智能照明管理、異常事件報警和記錄、運維管理等功能，并支持多平臺、多語言、多終端數據訪問。

（2）應用場所

本平臺適用于公寓出租戶、連鎖小超市、小型工廠、樓管系統集成商、小型物業、智慧城市、變配電站、建筑樓宇、通信基站、工業能耗、智能燈塔、電力運維等領域。

（3）平臺結構

（4）平臺功能

◆電力集抄

電力集抄模塊可以實現對各種監測數據的查詢、分析、預警及綜合展示，以保證配電室的環境友好。在智能化方面實現供配電監控系統的遙測'、遙信、遙控控制，對系統進行綜合檢測和統一管理；在數據資源管理方面，可以顯示或查詢供配電室內各設備運行（包括歷史和實時參數，并根據實際情況進行日?qǐng)?bào)、月報和年報查詢或打印，提高工作效率，節約人力資源。

變壓器監控

配電圖

◆能耗分析

能耗分析模塊采用自動化、信息化技術，實現從能源數據采集、過程監控、能源介質消耗分析、能耗管理等全過程的自動化、科學化管理，使能源管理、能源生產以及使用的全過程有機結合起來，運用先進的數據處理與分析技術，進行離線生產分析與管理，實現全廠能源系統的統一調度，優化能源介質平衡、有效利用能源，提高能源質量、降低能源消耗，達到節能降耗和提升整體能源管理水平的目的。

能耗概況

◆預付費管理

1）登陸管理：管理操作員賬戶及權限分配，查看系統日志等功能；

2）系統配置：對建筑、通訊管理機、儀表及默認參數進行配置；

3）用戶管理：對商鋪用戶執行開戶、銷戶、遠程分合閘、批量操作及記錄查詢等操作；

4）售電管理：對已開戶的表進行遠程售電、退電、沖正及記錄查詢等操作；

5）售水管理：對已開戶的表進行遠程售水、退水、記錄查詢等操作；

6）報表中心：提供售電、售水財務報表、用能報表、報警報表等查詢，本系統所有的報表及記錄查詢，都支持excel格式導出。

預付費看板

◆充電樁管理

通過物聯網技術，對接入系統的充電樁站點和各個充電樁進行不間斷地?cái)?shù)據采集和監控，同時對各類故障如充電機過溫保護、充電機輸入輸出過壓、欠壓、絕緣檢測故障等一系列故障進行預警。云平臺包含了充電收費和充電樁運營的所有功能，包括城市級大屏、交易管理、財務管理、變壓器監控、運營分析、基礎數據管理等功能。

◆智能照明

智能照明通過物聯網技術對安裝在城市各區域的室內照明、城市路燈等照明回路的用電狀態進行不間斷地?cái)?shù)據監測，也可以實現定時開關策略配置及后臺遠程管理和移動管理等，降低路燈設施的維護難度和成本，提升管理水平，并達到一定節能減掛的效果。

監控頁面

◆安全用電

安全用電采用自主研發的剩余電流互感器、溫度傳感器、電氣火災探測器，對引發電氣火災的主要因素（導線溫度、電流和剩余電流）進行不間斷的數據跟蹤與統計分析，并將發現的各種隱患信息及時推送給企業管理人員，指導企業實現第一時間的排查和治理，達到消除潛在電氣火災安全隱患，實現“防患于未然”的目的。

◆智慧消防

通過云平臺進行數據分析、挖掘和趨勢分析，幫助實現科學預警火災、網格化管理、落實多元責任監管等目標。填補了原先針對“九小場所”和危化品生產企業無法有效監控的空白，適應于所有公建和民建，實現了無人化值守智慧消防，實現智慧消防“自動化”、“智能化”、“系統化”、用電管理“精細化”的實際需求。

（5）系統硬件配置

6結論

本文從能耗監控管理系統的實例出發，通過數據整合分析展示，提供了能耗管理展現的新思路。在此

基礎上，不斷完善功能的能耗監控管理系統為助力企業綠色發展，節能減排提供了可橫向、縱向衡量的新

型工具。鑒于園區的良好運轉使用，系統成熟后，可致力于推廣至物業、廠區、樓宇等管理企業，以有效

降低能耗管理的成本，提高行政作業效率，達到降本增效的企業目標。
