項目介紹：

本工程為大唐不夜城新樂匯項目。 本項目地下一層至地上二層公共走廊等區域布置智能控制面板，普通以及應急照明箱內安裝智能照明驅動器模塊等，采用與KNX兼容的Acrel-Bus總線組網方式，通過IP網關接入智能照明控制系統，實現定時控制、現場及監控后臺控制亮滅等各種場景控制，使照明系統按照預先設定的各種模式工作，營造舒適宜人燈光效果，節能減耗、有利于人們的身心健康，提高工作效率、提高管理水平。

主要受控區域方案設計

本項目用到Acrel-BUS智能照明開關驅動器8路51臺，12路1臺，智能控制面板18臺。本系統即可就近在前臺通過智能面板就地控制照明回路，管理人員也可通值班室的計算機Acrel-iLightControl智能照明控制系統也遠程集中控制與監控管理照明回路，管理員也可在系統設置時間控制：如白天模式、夜晚模式、下班模式等，一鍵式場景控制等，實現智能化控制同時也兼顧的節能減排、綠色照明建筑標準。系統除按設定好的程序自動運行外，系統靈活多樣，管理員也可隨節假日、早晚高峰等隨時調整時間場景控制方式。

在各照明配電箱附近安裝智能面板，物業管理人員可根據當前需求對該受控區實現集中控制，對該區的單回路開關控制、分區域控制等；遠程與就地控制相互關聯，照明回路可隨時按需調整。

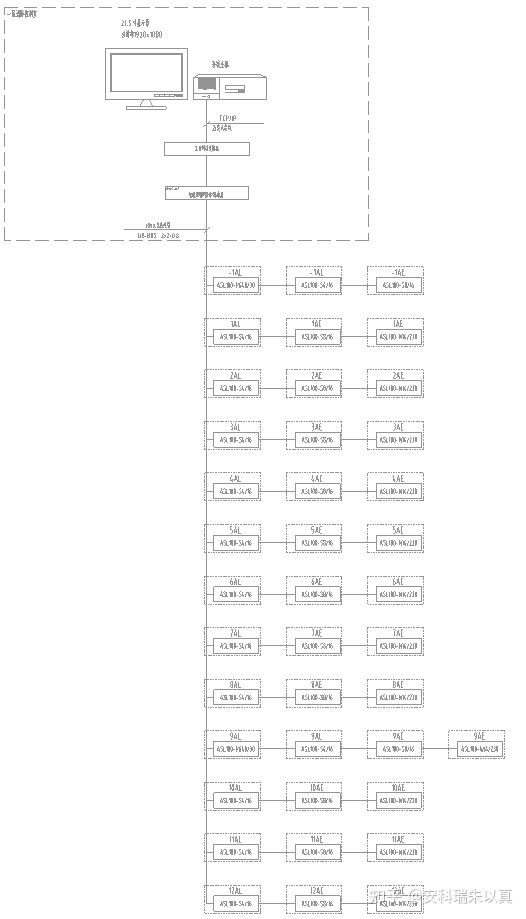

系統拓?fù)洌?/span>

新樂匯項目各配電箱內的驅動器及智能面板通過KNX總線線纜接至負一層的消防控制值班室，通過IP網關到Acrel-iLightControl智能照明控制系統。

系統主要控制功能

1.定時控制

利用中控軟件界面時鐘管理器，實現整個系統的有關區域照明的定時和自動管理功能，實現公共通道等定時、分時控制、用戶可按需設定平時照明、高峰照明、節假日模式定時關閉、定時通知等。

2.場景控制

智能照明控制系統根據各個區域的需求，設定不同種類的場景模式，進行各種照明燈光的組合，達到美化工作環境，提高舒適度，節能降耗。

3.實時監控

消防控制室，配置一臺中控主機，所有照明控制設備，通過KNX網關，接入監控系統。操作管理人員，可以通過中控電腦，實時監視總線、區域、樓層等照明狀態，并可根據需求進行控制調整。

4.報警處理

系統提供了警報處理能力，用戶可采用編程來完成不同的任務，當某種警報條件出現時應做什么，可由用戶自行確定。

5.系統聯動

系統可以通過配置開關量輸入模塊，接受其他系統或工作人員的強切信號；實現安防系統、廣播系統、會議系統，甚至消防系統的聯動控制，控制相應燈具點亮和設備啟停。

主要產品選型

1. 電源模塊

功能說明：

KNX/EIB系統標準供電電源，耦合總線信號，并且監測KNX/EIB系統的電流。另外本系列的電源提供一個30V的輔助直流電壓，為其他的外設(如觸摸屏幕、IP網關等)提供電源。該模塊最多可以為64個設備供電，帶總線復位、過流指示和短路保護。

2. 開關驅動器

功能說明：

開光驅動器，支持KNX總線協議，用于對設備進行開關控制的驅動器，具有邏輯、延時、預設、場景、閾值開關等功能。

要自動控制場所。

3. 智能面板

功能描述：

智能面板，支持KNX總線協議，用于接受按鍵觸動信號，可通過區分短按與長按并結合不同參數配置實現開關、調光、場景、窗簾控制、調溫、報警等功能。

Acrel-BUS智能照明控制系統，是基于KNX總線技術設計的控制系統。系統采用標準的2×2×0.8 EIB BUS總線（即KNX總線）作為總線線纜，將所有的智能照明控制模塊連接到一起并組成一套完整的控制系統，即可實現照明燈具的遠程集中控制，又可實現就近控制功能。該系統理論最大連接控制模塊數量達58000多個。

安科瑞智能照明控制產品種類齊全，方案完善。用戶可通過控制面板、人體感應、照度感應、上位機系統、觸摸屏等多種控制終端實現靈活多樣的智能化控制，特別適合于各類智能小區、醫院、學校、酒店，以及體育場所、機場、隧道、車站等大型公建項目的照明系統。
