Acrel-EIoT能源物聯網開放平臺是一套基于物聯網數據中臺，建立統一的上下行數據標準，為互聯網用戶提供能源物聯網數據服務的平臺。用戶僅需購買安科瑞物聯網傳感器，選配網關，自行安裝后掃碼即可使用手機和電腦得到所需的行業數據服務。
數據服務：互聯網用戶無需關注平臺本身，僅需關注購買硬件后得到的行業數據服務，即PAAS服務。
數據訂閱：系統集成商不再需要知道下行硬件的結構和協議，通過平臺接口獲取數據，或由平臺向應用子系統推送數據。
一、行業背景
國家規劃
國家十三五規劃中提出“加快建設數字中國”之后，十四五規劃中又提出“互聯網-物聯網線上線下融合對生活方式的變革”。
我司參與越來越多的主要是智慧交通、智慧政務和智慧建筑相關的物聯網系統建設。
市場規模
政府陸續開展和推廣智慧城市試點工作，智慧城市相關的政策紅利不斷釋放，同時吸引了大量社會資本加速投入，物聯網相關的智慧城市級的平臺、各類行業解決方案的平臺需求急劇增長。
我司曾參與過的智慧城市建設典型方向包括：安全用電、環保用電、餐飲油煙監測、電瓶車充電樁、建筑能耗等。這些方向我司都參與過區域級、城市級乃至省級的數據平臺建設。
能源互聯網
能源互聯網在能源側涵蓋了供能側管理（如水電、火電、核電、風電和太陽能）、儲能側管理（如相變儲熱、冰蓄冷、水儲冷、各類新能源電池等），以及用能測管理（如工業用電、商業用電、新能源電動汽車等），實現上述三類主體與能源調度中心的信息傳遞，實現能效管理、互聯網支付、數據監控等功能，實現互聯網與能源的生產、傳輸、存儲、消費以及能源市場深度融合。

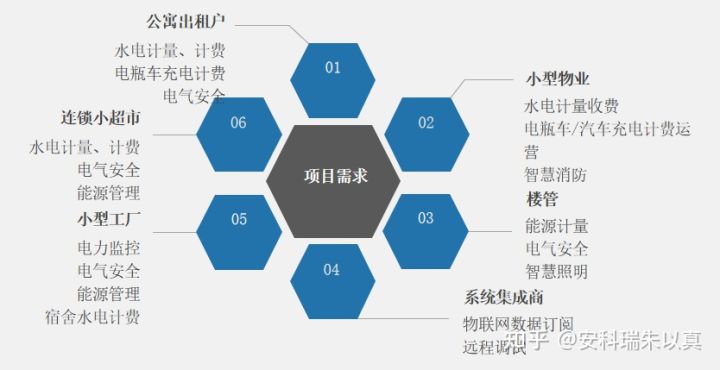

二、客戶痛點及需求
互聯網用戶！
智慧城市！
三、解決方案
參考標準
ISO/IEC11801 《國際綜合布線標準》
GB/50198 《監控系統工程技術規范》
GB50052-2009 《供配電系統設計規范》
GB50054-2011 《低壓配電設計規范》
IEC 61587 《電子設備機械結構系列》
DL/T448-2000 《電能計量裝置技術管理規程》
DL/T 698.1-2009 《第1部分：總則》
DL/T 698.2-2010 《第2部分：主站技術規范》
DL/T 698.31-2010 《第3.1部分：電能信息采集終端技術規范-通用要求》
DL/T/814-2002 《配電自動化系統功能規范》
GB/T/3047.1 《面板、架和柜的基本尺寸系列》
DL/T5137-2001 《電測量及電能計量裝置設計技術規程》
GB2887 《計算站場地技術條件》
GB 50116 《火災自動報警系統設計規范》
GB 14287 《電氣火災監控系統》
GB28184 《消防設備電源監控系統》
GB29364《防火門監測器》
GB51309《消防應急照明和疏散指示系統技術標準》
GB25506 《消防控制室通用技術要求》
GB50016《建筑設計防火規范》
GB51348 《民用建筑電氣設計標準》
GB 26875.2-2011 《城市消防遠程監控系統》
Q/GDW236-2009《電動汽車充電站通用要求》
Q/GDW238-2009《電動汽車充電站供電系統規范》
GBT 20234.1-2011電動汽車傳導充電用連接裝置 第1部分：通用要求
GBT 20234.2-2015電動汽車傳導充電用連接裝置 第2部分：交流充電接口
NBT33008.2-2013電動汽車充電設備檢驗試驗規范 第2部分：交流充電樁
組網結構！
Acrel-EIoT能源物聯網云平臺采用分層分布式結構，主要由感知層（終端采集設備）、網絡層（通訊管理終端）和平臺層（能源物聯網云平臺）三個部分組成。
● 感知層：連接于網絡中的各類傳感器，包括多功能儀表、預付費電表、多回路儀表、物聯網電表、物聯網水表、電瓶車充電樁、汽車充電樁、路燈控制器等。
● 網絡層：智能網關，采集感知層的數據，進行規約轉換及存儲之后將數據上傳至能源物聯網云平臺。
● 平臺層：包含應用服務器和數據服務器，可在PC端或移動端實現應用。
平臺結構
能源供應
保障配電可靠，解決運維難的問題，降低人力成本
電力集抄，監測配電系統中的電力參數，實現遙信、遙測、遙控
運維巡檢管理，平臺制定巡檢計劃，移動端執行簽到、巡檢、消缺，負責人審核閉環
電氣安全！
1、彈出告警，顯示異常畫面，警情研判
2、運維人員查看告警位置，趕往事發地點
3、現場事件處置，消除缺陷
4、審核結果，告警閉環
電氣安全監測，監測用電回路中的漏電流、線纜溫度、故障電弧等電氣參數，漏電流過大、線纜溫度溫度過高、線路中有故障電弧時產生報警；
煙感監測，監測煙感狀態，有煙霧時產生報警；
當線路發生短路時在150微秒內切斷回路，無危險火花產生，起到短路滅弧作用
視頻監控，監控公共區域的視頻；
隱患管理，APP、手機短信、郵件、釘釘、語音等多種方式提醒及隱患閉環處理；
運維巡檢管理，平臺制定巡檢計劃，移動端執行簽到、巡檢、消缺，負責人審核閉環。
電能質量
保障用電質量，降低線損，提高設備用電效率，降低設備故障率；
電能質量監測，包括三項不平衡度、諧波、功率因數，以矢量圖的形式展示三相不平衡度；
三項不平衡或功率因數過低時產生報警，觸發APP、手機短信、郵件、釘釘、語音等多種方式提醒。
智能照明
運行監測，實時監控照明區域燈光狀態；
遠程集中控制，平臺端執行燈光開關、亮度調節、場景切換、運行時間設置等操作；
系統聯動，通過干接點連接消防系統做聯動。
預付費
遠程抄表，遠程售水電，多種計費模式；
余額不足、欠費、充值到賬等事件提醒；
遠程控制；
惡性負載識別；
自助購水電；
財務分析；
公攤電費和損耗電費收取；
房租、物業費管理。
充電樁
充電樁管理，對充電樁充電權限進行管理，包括公樁、私樁模式；
充電樁監控，監控汽車充電樁和電瓶車充電樁的實時狀態；
功率控制，根據充電站的功率負載對充電樁的充電遠程控制，平臺端執行參數設置、下發電價、復位等操作；
安全監控，實時監控充電過程，及時定位故障，切除火災隱患；
隱患管理，APP、手機短信、郵件、釘釘、語音等多種方式提醒及隱患閉環處理；
能耗統計，統計充電樁的用電情況；
運營分析，區域、站點、時間等多維度統計充電、廣告收益；
用戶充電，充電用戶使用微信/支付寶小程序、IC卡啟動充電，支持手機充值，享受優惠活動。
能耗分析
實現精細化能源計量，提供數據診斷，為節能改造提供數據支持；
能耗監測，監測支路的電、水、氣、冷、熱等分類能源消耗，能耗超標時觸發報警；
能耗分析，對各分類用能進行趨勢分析和同環比分析；
復費率統計，對支路的尖、峰、平、谷用電量進行統計分析；
能源流向圖，展示企業內各分類能源的流向；
數據報表，數據集抄報表、支路費用報表、容需量報表等；
分項用能，對建筑內照明插座、空調、動力、特殊用電等分項電能進行統計；
碳排放管理，對區域碳排放進行趨勢分析和同環比分析；
能源費用分析，對分類能源費用進行統計，并進行趨勢分析和同環比分析，包括復費率、容量費和需量費和其他能源費用。
四、平臺功能
可定制的駕駛艙
可根據客戶的行業特性，行業需求，經過培訓的工程或調試人員自行繪制客戶所需的駕駛艙頁面。
如圖所示的智慧物業駕駛艙，內容有：預付費、充電樁、電梯、空調、照明等設備管理、能耗統計、收益統計、運維情況等。其中百度地圖可以選配成BIM建筑模型，任何傳感器報警時可以在BIM模型中預警顯示。
電力集抄
實時監測各配電柜的電壓、電流等電力參數，實現遙測、遙信、遙控；
實時監測各配電室溫濕度、煙感、水浸等環境參數；
實時監視變壓器的運行狀態及用能參數，測算損耗，找出經濟運行區間，降低損耗，節約電量。
智慧消防
在低壓配電回路安裝電氣火災探測器、無線測溫傳感器、智能斷路器等設備，對配電回路的剩余電流、線纜溫度等火災危險參數進行實時監控和管理；
在消防水池、消防水箱等地方安裝消防水位表，檢測消防水位的變化；消防水管、噴淋等地方安裝消防水壓表，檢測消防管道的壓力；
在家庭、賓館、公寓等存在煙霧、可燃?xì)怏w的室內場所，安裝NB獨立式煙感或可燃?xì)怏w探測器，檢測這些場所是否存在煙霧和可燃?xì)怏w。
預付費
系統針對商鋪開戶支持一戶一表，也支持一戶多表的需求；
支持峰谷電價；
支持單表設置功率過載閾值；
支持設置單表金額報警的兩級閾值。
路燈監控
運行監測，實時監控城市各個路燈的燈光狀態；
遠程集中控制，平臺端執行燈光開關、亮度調節、場景切換、運行時間設置等操作；
控制策略，根據外界環境自動控制燈光開閉；按照預設的運行時間自動控制燈光；通過智能開關個性化調節所屬區域燈光。
充電樁
監控電瓶車、汽車充電樁的實時狀態，包括離線、故障、異常、充電中、空閑等；
展示充電樁充電過程中的實時電流、電壓、功率、漏電、溫度，支持查看歷史充電數據；
遠程設置充電樁相關報警參數，包括越限報警值設定、過溫報警設定、漏電報警設定、過壓報警設定、欠壓報警設定及是否開啟相關報警等。
能耗分析
查看指定時段各個用電回路的用電量，顯示對應的能耗趨勢圖并進行同環比分析。
按日、月、年查看各個用電回路的用電量，可導出成excel表格。
報警管理！
主動上報報警信息，派發工單，合理安排對應的工作人員及相關負責人及時處理，支持附件上傳 ；
展示設備的報警記錄，報警等級分為一般、緊急、嚴重三個等級；
全過程跟蹤報警處理進度，包括工單派發、工單處理結果。
運維管理
系統指定巡檢計劃，并將巡檢計劃下發到巡檢人員的手機上，巡檢人員到現場后掃描NFC芯片確認到了巡檢現場，然后根據巡檢要求執行巡檢任務。
五、方案特色
免調試
1、設備上電、用戶掃碼綁定設備信息
2、設備將自身型號、序列號、電參量自動上傳;中臺數據存儲，數據處理。
3、抄表數據、能耗數據、控制策略下發、充值售電等
系統增值服務
設備調試平臺！
ESIM卡模塊功能
托管服務費管理
工業組態
3D模型！
分層預覽
風格切換
智能巡檢
轉場展示
通過虛擬仿真實現多維度可視化，為客戶提供數字化服務，助力企業能源經濟雙向管理，提升能源管理水平；
各區域信息實時同步；
全局掌握各區域能源消耗情況；
可視化監視設備運行狀態；
智能巡檢，自動分析巡檢路徑上的設備運行、電能質量、電氣安全、用能異常等情況，并記錄巡檢結果。
可視化駕駛艙
所見即所得
豐富的組件庫；
鼠標拖拽組件為最終呈現樣式；
數據源實時接入；
組件間交互事件配置；
自適應分辨率；
方案優勢
六、典型硬件
智能網關
多回路電表
物聯網電表！
物聯網水表
電氣火災探測器ARCM300
限流式保護器ASCP200
無線測溫！
智能照明
電瓶車充電樁
汽車充電樁
