0 前言

隨著科技創新力度加大，信息技術已經成為提升銀行核心競爭力的重要手段。在此趨勢下，金融業采用的電子設備種類越來越多，對電子設備的使用強度大大增強，但電氣系統設計、建設、運營、使用的過程中往往忽視安全用電和規范用電，主要表現在以下幾個方面：

1.基礎管理落后。

目前銀行營業場所（營業網點、自助銀行及辦公大樓等）的用電系統還處于無網絡化、無智能化的單機分散獨立運行的狀態，主要還是采取傳統的保護措施，以空開、保險絲、漏保、定時器等方式為主流，無法實現對前端強電系統進行遠程實時監測和管理。

2.設計應用不統一。

規劃設計與實際應用不統一，導致線路數鋪設不規范，部分地線缺失等隱患導致設備與人身安全無法得到保障。

3.運維管理不規范。

運營過程中缺乏現代化技術手段監管，難以防止不合理應用現象的產生。保護與負載不匹配、負載隨意添加和不規范的分路引線、常年失修、鼠患、電器使用不規范，均是引起火災的重大。

4.設備管理難度大。

設備使用中主要有安裝隨意、擺放無序、布線雜亂、接線零亂等現象；同時，非24小時設備24小時開機運行，24小時運行設備絕緣老化等問題均存在火災安全隱患。

5.電能損耗浪費、存嚴重安全隱患。

銀行營業場所的70%的用電屬于營業性用電，比如照明、電腦、空調、飲水機、LED屏等設備，下班后需拉閘斷電；但在實際執行中仍會存在不執行的現象，造成大量的能源浪費，存在嚴重的安全消防隱患。

1. 項目介紹

某銀行網點位于某大廈的一樓，現場面積為465.7m2；現場電箱比較少，客戶需要對配電總箱，空調，照明插座的漏電進行檢測，現場設計的圖紙如下圖。

照明總箱設計圖

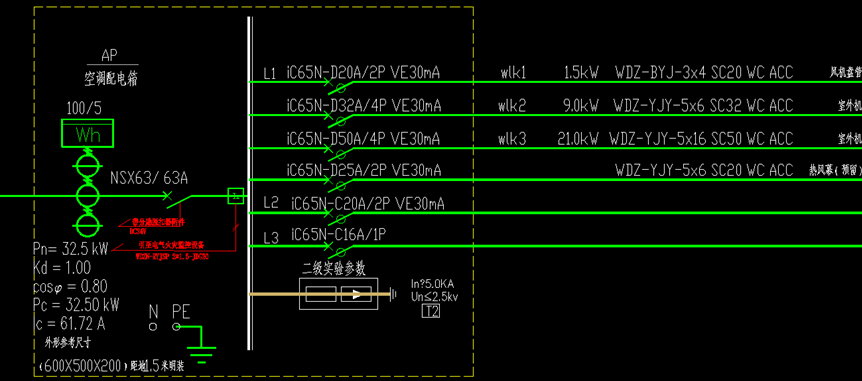

空調配電箱設計圖

2. 產品方案

針對客戶對剩余電流、溫度等參數的需求，我們給出的方案如下：

平臺層：采用我司的AcrelEMS企業微電網能效管理云平臺；

網關層：采用我司ANet系列邊緣計算網關；

設備層：采用我司ARCM系列儀表和AAFD系列故障電弧產品。

2.1 平臺方案-AcrelEMS企業微電網能效管理云平臺

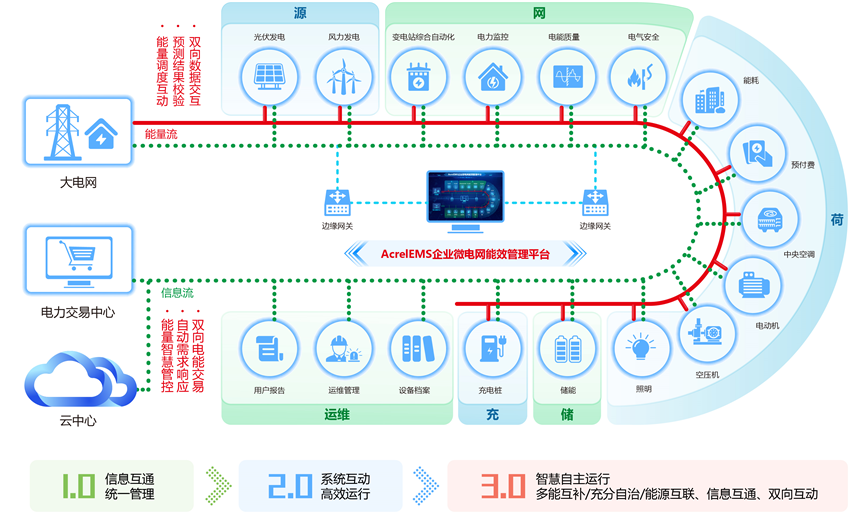

平臺通過在源、網、荷、儲、充的各個關鍵節點安裝監測、分析、保護、治理裝置，通過高性能邊緣計算網關采集數據并上傳至企業微網平臺。平臺根據最新的電網價格、用電負荷、電網調度指令等情況，調整各系統控制策略并遠程下發，使企業微電網始終高效穩定運行，降低企業用電成本，實現能源互聯、信息互動。

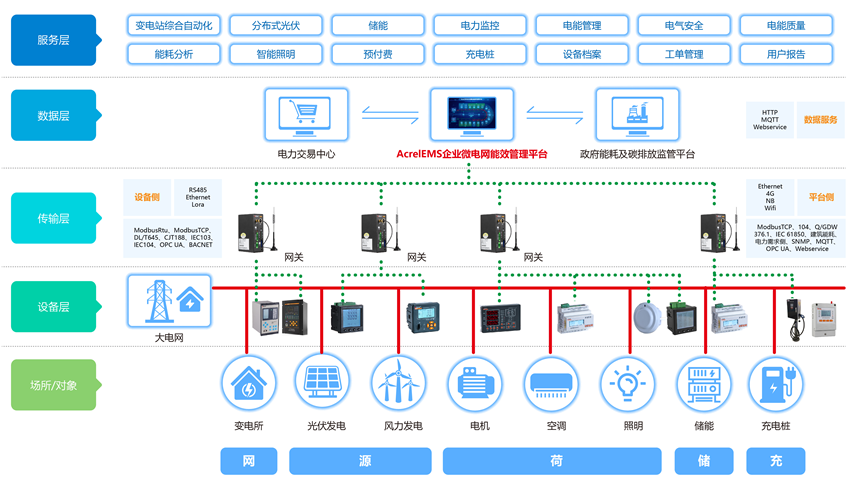

平臺采用開放的分層分布式網絡結構，主要由設備層、傳輸層、數據層、應用層組成。設備層主要由各種監測類、計量類、保護類、治理類、控制類設備組成，包括多功能電力儀表、水表、流量計、綜合保護裝置、馬達保護裝置、無功補償裝置、諧波治理裝置、智能照明、充電樁、電氣接點測溫傳感器、電氣火災監測儀表、消防設備電源監測儀表、防火門監測儀表、應急照明和疏散指示燈、浪涌監測及保護設備等，各類設備應提供多種通信及組網方式，滿足國家相關產品標準要求。傳輸層的數據融合終端應具有串口、網口、Lora、光纖等多種通信接口，并可根據現場情況靈活選擇與設備層產品的連接方式，同時應支持Modbus、103、645、OPC UA、BACNet等多種通訊協議，兼容性強，能采集不同類型產品的數據，并將數據壓縮、加密后上傳至平臺，并且支持本地存儲，實現斷點續傳、失電報警功能，保證數據傳輸?shù)姆€(wěn)定、安全、可靠。平臺數據層存儲監測、報警、業務、操作日志等數據，并對外提供數據訪問接口供第三方系統使用，需具備強大的數據接收、處理、存儲、訪問能力。平臺融合了電力監控、電能統計、電氣安全、電能質量分析及治理、智能照明控制、預付費等功能，各功能模塊數據互聯互通，高效互動。
