摘要：無功補償對電網的安全、優質、經濟運行有重要作用。配電網規模巨大，負荷情況復雜，使用環境條件惡劣，采用AZC低壓無智能電力電容器進行無功補償意義重大。

關鍵詞：低壓智能電力電容器，無功補償，功率因數

1：概述

隨著我國經濟的發展和人民生活水平的提高，一些新型家用電器如消毒柜、洗碗機、烤箱等產品正逐步走進家庭中，加上原有的高耗能家用冰箱、滾筒洗衣機、空調等產品，使得居民生活用電量大幅度上升。尤其是夏季、冬季用電高峰期，居民用戶感性負載急劇上升，所需要的無功電流也大量增長。

無功補償技術的主要原理是：電流在電感元件中作功時，電流滯后于電壓90°；而電流在電容元件中作功時，電流超前于電壓90°。在同一電路中，電感電流與電容電流方向相反，互差180°。無功補償裝置就是利用電容電流與電感電流反向能相互抵消的原理，使電流矢量與電壓矢量之間的夾角縮小，以減少無功功率在電網中的流動，進而提高功率因數，減少線路損耗，節省用電成本。

2：案例分析

揚州某小區總建筑面積約為51733.17平方米，地上建筑面積35347.17平方米，地下建筑面積16386平米，新建住宅樓8棟，居民360戶，其中高層3棟（3棟18層）、多層5棟（1棟6層，4棟8層）、物業社區1棟（1棟1層），公建為社區服務、電梯、地下車庫等。新建配電房2套變壓器容量為800KVA，主要負載為居民用電、生活泵房、主供地庫照明、公共用電雙電源，消防動力等。空調設備功率因數為0.8，冰箱功率因數0.6，電視機功率因數0.8，照明用電功率因數0.98，電梯功率因數0.8。現將功率因數提高到0.95，一般選擇變壓器30%～40%的無功補償容量。

2：解決方案

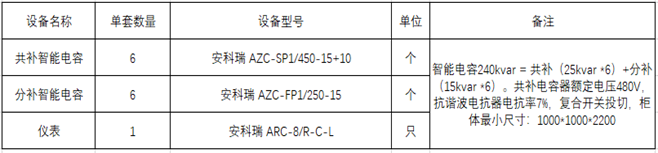

根據圖紙建議選擇AZC低壓智能電力電容器，補償無功從而提高功率因數。居民區單相負載較多，按容量40%配置90kvar分補電容與150kvar共補電容配套使用，分補電容器選擇15kvar*6的方案，共補電容選擇25kvar*6的方案，電容補償方式為階梯式補償，容量越小步進越小，補償效果更優，該案例由于使用AZC智能電容方案，電容柜內空間充足，選用多路小電容，柜體最小尺寸為寬800*深800*高2200。而選用常規普通電容該方案12路電容柜體最小尺寸為寬1200*深1000*高2200。選用AZC智能電容，操作接線方便，節省空間，維護方便，能有效提高功率因數。

3：AZC低壓智能電力電容器

3.1 概述

AZC系列智能電容器是應用于0.4kV、50Hz低壓配電中用于節省能源、降低線損、提高功率因數和電能質量的新一代無功補償設備。它由智能測控單元，晶閘管復合開關電路，線路保護單元，兩臺共補或一臺分補低壓電力電容器構成?？商娲Ｒ?guī)由熔絲、 復合開關或機械式接觸器、熱繼電器、低壓電力電容器、指示燈等散件在柜內和柜面由導線連接而組成的自動無功補償裝置。具有體積更小，功耗更低，維護方便，使用壽命長，可靠性高的特點，適應現代電網對無功補償?shù)母咭蟆?/span>

3.2 技術參數

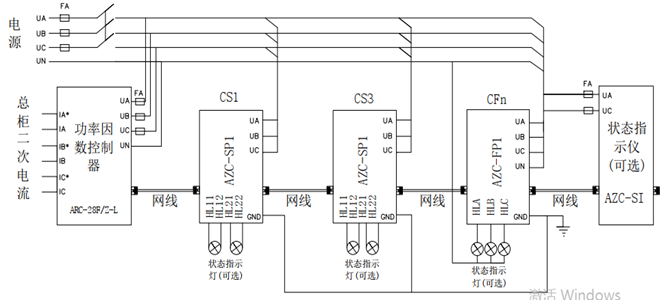

3.3 接線方式

4結束語

AZC低壓智能電力電容采用模塊式結構，更能適應當前小區無功損耗日益增加的情況，既可以節省投資消耗，節約電力電能，還能有效提升電力系統設備的供電能力，從而減少居民用電開支消費，更加經濟實用。針對居民區三相不平衡的情況，需要配置分相補償來提高功率因數，從而優化電能質量。
